★日本の職人技★ ES9038q2mデバイス,s9038,q2m,i2s光学入力,同軸入力,dac出力 その他



リモコンのご用意が出来ました。









オークションのユーザーIDの引っ越しました。2021年夏。




自作用です。当時の価格　１５万円（税別）動作未確認。
ES9038、ES9038Q2MのDACです。本品、なかなかの優れものです。

現在はVer.2となってます。




 ESS ES9038Q2M DAC 基板 自作用
 I2S IIS 光同軸 S/PDIF 入力 DSD DoP
★ 自作 ES9038 ES9028 ES9016 ES9018 ES9023 ES9018K2M ES9028Q2M ★




ES9038Q2M、ESS社のチップ搭載DACです。

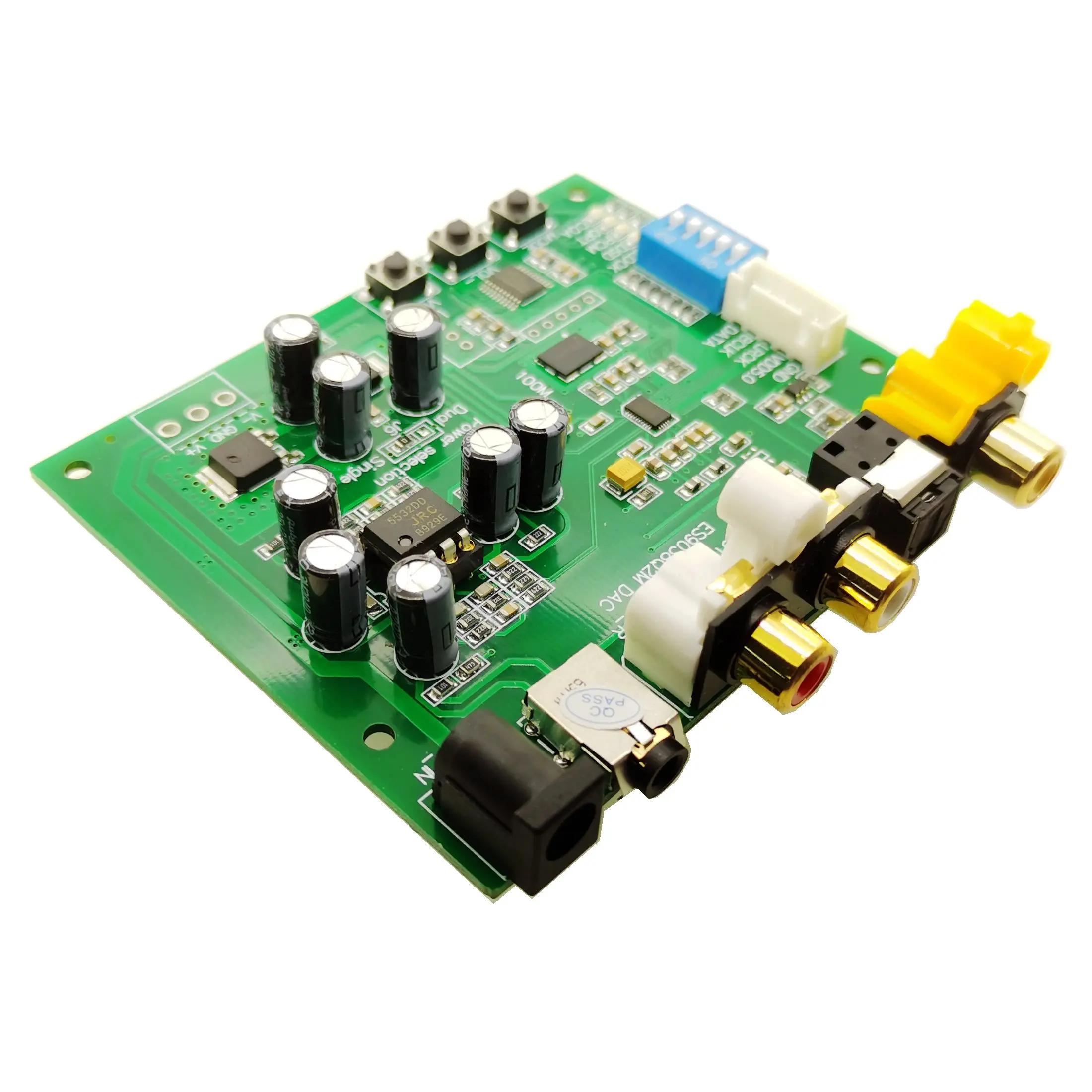

本品は、ESS社の高性能DACチップES9038Q2Mを搭載した自作DAC用基板です。

出品商品は、写真1にあるものと同じ物になります。。★中古品★ FORTE AUDIO フォルテオーディオ ステレオパワーアンプ MODEL 6。『USED』 UNI-PEX ユニペックス ワイヤレスアンプ ワイヤレスマイク付 WA-362DA オーディオ機器。【Bランク】Audio Refinement Integre complete プリメインアンプ オーディオリファメント @57524。未使用　Panasonic SU-TX50 ホーム THX アンプ ビンテージ レトロ。AUDIO CRAFT PL-1000 ラインプリアンプ/コントロールアンプ 元箱有 オーディオクラフト ◆ 6D9B0-2。simaudio　600iv2。4連RK27 バランス型パッシブ プリアンプ★アルプス パッシヴ ボリュームコントローラー フルバランス ミルスペック 軍規格 xlr alps。美品 CEC AMP5300R 純A級 プリメインアンプ #930。SONY　3130F　ステレオパワーアンプ。ケンブリッジオーディオ アズール350 A Cambridge audio Azur 650A 75W+75W PREMAIN AMP 200V仕様リモコン取説昇圧トランス付き　動作美品。美しく高品質なチューナープリ Nakamichi 630 動作品 ナカミチ。プリメインアンプ SOULNOTE A-0S ソウルノート。【ハイエンド】L-pad型アッテネーターボリューム パッシブプリ Mark3／DALE抵抗採用 50kΩ。ベリンガー Behringer パワーアンプ A500（No.1）。【OH品】GOLDMUND プリアンプ/コントロールアンプ MIMESIS 27ME TYPE M27P ステラヴォックス正規輸入品 元箱有 ゴールドムンド ∩ 6CF14-2。リニアテクノロジー　ステレオメインアンプ　M-152 動作確認済みです.。◆送料半額!!◆整備品6か月保証◆NEC A-10Ⅱ/a10Ⅱ/a10-2 インテグレーテッドアンプ・プリメインアンプ◆下取歓迎 m0a3828。TRIO KA-60/ka60 プリメインアンプ トリオ ジャンク 動作未確認品 J-4019。JBL ジェービーエル パワーアンプ MPA275（3） ∽ 6D741-6。★☆【未使用・保管品】 オーディオ機器 カラオケアンプ classic pro クラシックプロ KOK500☆★。【美品】Nmode X-PM7 1bitプリメインアンプ リリック。TRIO AMPLIFIER KA-5500,AM-FM KT-3300　セット。■ Thomann The t.amp S-150 MK2 パワーアンプ S-150 MKⅡ S-150MK2 アンプ トーマン。三栄無線　サンエイムセン DC-100 　プリアンプ　完動品【3ヶ月保証 】。FM Acoustics FM255 クローン プリアンプ。audiolab / 8300A 未使用に近い状態です。

操作
  基板上の3つのボタンですべての操作が可能。
  ロータリーエンコーダーでの操作も対応(オプション)
  リモコン対応(オプション)


■ Ver.2

 マイナーチェンジがありました。

写真1が今回のVer.2, 写真2が以前のVer.1です。

何が違うのかというと、DC単電源に対応しました。

これにより、お手元の電源アダプターで手軽に使えるようになりました。

以前はDC単電源化するには若干の改造が必要だったのですけれども、

V2ではDC単電源でもDC正負両電源でもどちらでもそのままで使えます。



仕組みはというと、写真1と2を見比べてみると左側になにか基板が建って

いますけれども、この基板上で負電源を生成しています。

たとえばDC12Vの電源アダプターを使いますと、この基板が-12Vを生成して、

これにより +12V, 0V, -12Vの正負両電源化されます。



一方、最初から正負両電源で使う場合は、ダイオードで逆流を防止するように

なっています。だた、正負両電源で使うとなると、余計なものであることには

変わらないので、当方なら外して使いますね。





おっと、Ver.2化の副作用として、追加された基板は高さがあるものですから、

高さ3cmとなってしまいました。だた、この基板を少し寝かせれば、Ver.1同様

2.5cmに出来ると思います。

■本品の特徴
本品、なかなかの優れものです。
と、そのまえにちょっと前置きから。

まず当方は、数年前は写真7のES9038Q2M DAC基板を出品していたのですが、
そこにも書きましたけれども、上記のメーカーは、

 まず自社開発
 ー＞ すぐに劣化コピー品が出回る
 ーー＞ コピー品に対抗して改良
 ーーー＞ さらにコピー品に対抗して廉価版を販売

という流れがあり、当方は廉価版ではなく良いほうをメーカーに直接頼んで
入手していたのですけれども、

 もうつくってくれなくなりました……。


いちおう廉価版ならいまでも手に入るのですが、でも9038基板は
最初に出たころからはすでに時間がたっておりますので、他の
まともなところも自社開発でES9038Q2M DACを出してきています。

当方ではそれらのうちいくつかを実際に入手し評価しておりまして、
それらの中で、

 これは優れもの

というのが、今回の出品商品です。
基板の見た目は上記メーカーのとパっと見では似ていますが、
比較すると全然違っていて、つまりコピー品ではなく完全に
独自設計です。
本品のメーカーはもともとハードとソフトの力があり、回路設計から
制御ソフトまで、本品ではしっかりと作りこまれています。


まず基板を見た瞬間に、その加工の良さがわかります。ルーペで見ると
さらにその違いが良くわかります。とてもちゃんとしています。

使っている部品もちゃんとしています。
コンデンサーなどまともなものが使われています。音もまともです。

そして制御まわりがとても洗練されています。制御というのは、
ES9038Q2Mチップには内部には主に3つの可変できる機能がありまして、

   1. デジタルボリューム 120段
   2. デジタルフィルタ 7種類
   3. 入力の切り替え (IIS, 光, 同軸 の切り替え)

これらの3つの機能をすべて基板上の3つのボタンでおこなえるようになっており、
そしてそれらの状態が、LEDの光らせ方でわかるようになっています。

具体的には、
ボリューム操作をすると、操作時にLEDが一斉に光りまして、LEDの光の位置で
現在のボリュームがわかるようになっています。
デジタルフィルタの切り替え時も、現在適用されているフィルタが何かは
LEDが光る位置でわかるようになっています。
上記操作をしていない、つまり通常時のLEDは、現在の入力状態を示すように
なっています。


また操作については、基板上のボタンだけでなく、別売りオプションと
なりますけれども、
o ロータリーエンコーダー
 見た目がボリュームみたいなもの。実際にボリュームを操作するのに使える。
 プッシュ操作もあわせて、上記3つの操作が可能。
o リモコン対応
 本体に赤外線受光部を取り付けると、AppleTVのリモコンで操作が可能。

それぞれのキットを取り付けたのが写真2です。
これらの実装、つまりソフトウェアでの実装とハードウェアでの実装が、
みるからにとても手馴れたような感じで、よく出来ています。



■おススメ出来るか

 おススメです！ 利便性が高いです！



■別売りオプション

オプション類をご希望でしたら該当のオプションを含めた再出品をいたしますので、
その旨お問い合わせください。

o ロータリーエンコーダーキット 500円
 写真4のと同じもの。ロータリーエンコーダーと接続ケーブル


o 赤外線リモコンキット 1500円
 写真5とおなじもの。リモコン、リモコン受光部。
 リモコンの信号はAppleTVと同じ。


o 赤外線リモコン受光部のみ 100円
 写真6と同等品。
 AppleTVリモコンがお手元にあるのならこれだけでよいでしょう。



■発送につきまして
特に落札者からの指定がなければヤマト運輸宅急便を予定しております。
本品は宅急便コンパクト（少し安い。）に入りますので、ご依頼をいただければ対応します。
発送関連を変更のうえ再出品いたしますので、その旨お問い合わせください。


＊宅急便コンパクトは運送保険がちゃんと付いていますし、サイズ的にもちょうど良く、
＊料金も200円前後安くて良いのですが、ヤフオクのルールにより、落札者からの依頼が
＊無い場合は、宅急便コンパクトの対応はいたしません。
＊ご依頼を頂ければ、いままで通り対応しております。

発送は、かんたん決済後のYahooの審査が通り次第、東京都から発送します。
決済後にかんたん決済の詳細を必ずご確認ください。
かんたん決済は、全ての決済においてYahooの審査があり、詳細欄で
確認出来ます。
当方では、審査通過前の発送は致しかねますので、よろしくお願いします。



■お取引について
本オークションは、ノークレーム、ノーリターンとなります。
サポートは、ご希望の方にはピンアサインはお伝えいたしますが、
それ以外はノーサポートです。

それと、決済方法についても、ご希望とあれば従来どおりの銀行振り込みも対応します。
基本的には三菱UFJ銀行となります。(いちおうJNBもあるけど。)


落札後のやりとりについては、基本的には落札者に合わせるようにしています。
簡素なやりとりの方は簡素な取引を当然としているのでしょうから、当方も
出来るだけ簡素に努めます。（よくある、スマートフォンで長文は勘弁してなど。）
またご挨拶から入るかたには、従来通り挨拶から始める取引をしております。

それではよろしくお願いします。



 =====





ちょっと書いておくか



■写真7の製品について
先に書いたとおり、コピー品が出回ってまして、メーカーは対策をしてたり
するんですけれども、その対策のなかで、トラップも仕込んでいます。

＃このトラップについては、当方出品時には落札後のナビにて説明して
＃いたので、当方から入手された方はおわかりかと思います。

それで、この写真7のをですね、海外のケースのメーカーがアルミのケースに
収めて、トランス使った正負量電源仕様にして市販しているんですけれども、
実際に売られている製品の詳細の写真が確認できましたのでわかったことなの
ですが、なんとですね、トラップがそのまま残ったまま売られているんですよ。

トラップがそのままだから、電解コンデンサーに逆電圧が掛かってます。
極性のある電解コンデンサーが使われてますので、そこに逆電圧がかかって
しまっては、非常にマズイです。

トラップのことを知らなくても、回路が読めればすぐにわかる程度のトラップ
なのですが、そこはケース屋だから回路のことはわからないんでしょうね。

なので、最終的に歪んだ波形の音が出てきているだろうなとは思いますが、
当方は実物は入手していないので実際の音を聴いたわけじゃないんですけど、
以前からずっと相変わらずオークションでもちょくちょく出品されているのを

みかけますので、いまだに音が歪んでいるままのなんだろうなぁと。

それら出品のはさらに改造しているのがまた結構多いのですが、改造箇所を

見てみると、問題のところには手を入れてないために、あれではいくら改造しても

音はダメで、あきらめて出品したんだろうなぁと。

直してやればちゃんとした音が出るようになると思いますので、直したほうが
よいんですけど、回路図を起こせないようだと厳しいでしょう。
